Calcular largo rayos c/ mazas Novatec

Calcular largo rayos c/ mazas Novatec
#474765

Para calcular los largos de rayos que precisan, abran el calculador (Spoke Calculator) en la página de DT Swiss: http://www.dtswiss.com/

Las llantas (Rim) marca DT Swiss están precargadas. Sólo tienen que seleccionarlas. También hay muchos modelos de Mavic y Sun precargados bajo 'MTB 26'.

Para llantas de otras marcas (User defined), busquen qué ERD tienen en las páginas de sus respectivos fabricantes.
NoTubes: http://www.notubes.com/ZTR-Rims-C18.aspx

Las medidas de las mazas Novatec son las siguientes:

Maza delantera Novatec D711SB
Seleccionar DT Swiss 240s 6-bolt 100mm. Tienen prácticamente las mismas medidas.
No. of spokes: 32
No. of intersections: 3

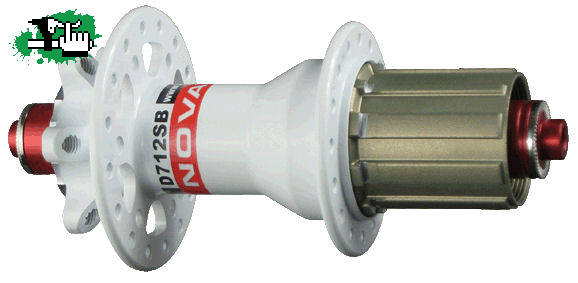

Maza trasera Novatec D712SB
Seleccionar DT Swiss 240s 6-bolt 135mm. Tienen prácticamente las mismas medidas.
No. of spokes: 32
No. of intersections: 3

Maza delantera Novatec D811SB

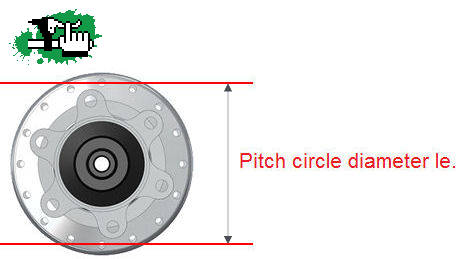

Pitch circle diameter le.: 58

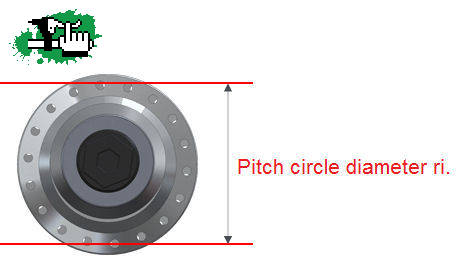

Pitch circle diameter ri.: 45

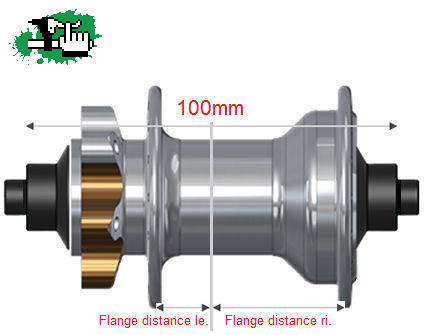

Flange distance le.: 23.8
Flange distance ri.: 38.2
Ø of spoke hole: 2.6
No. of spokes: 32
No. of intersections: 3

Maza trasera Novatec D812SB
Pitch circle diameter le.: 58
Pitch circle diameter ri.: 54

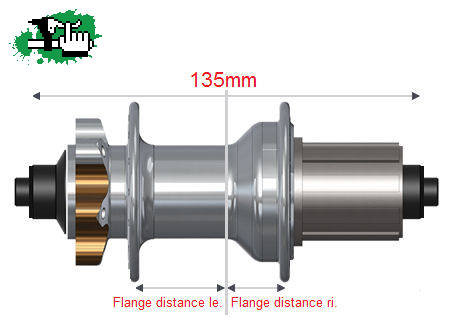

Flange distance le.: 36
Flange distance ri.: 22.4
Ø of spoke hole: 2.6
No. of spokes: 32
No. of intersections: 3

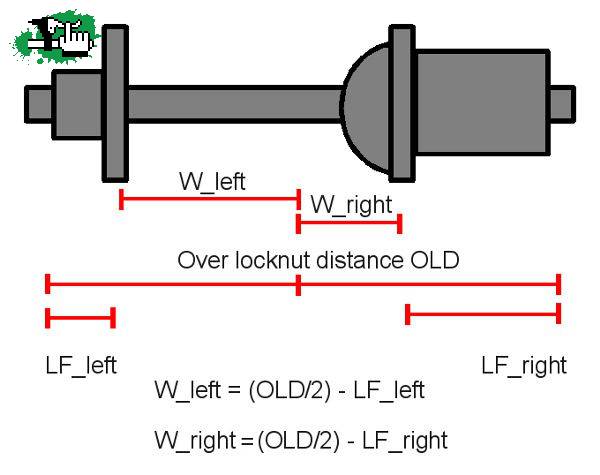

Para mazas de otras marcas, averigüen sus medidas en las páginas de sus fabricantes. Si no figuran, pueden medirlas ustedes mismos con un calibre. Vean los diagramas que agregué en las fotos para saber qué medir.

Una vez ingresados todos los datos, hagan clic en 'calculate now'. Vean el resultado en 'Spoke length precise'. Ignoren el redondeo que hace DT. Para redondear correctamente, conviene hacerlo hacia abajo de .1 a .4 y hacia arriba de .6 a .9. Por ejemplo, 262.3 sería 262 y 263.7 sería 264.

Dense por enseñados a pescar. No respondo más consultas sobre este tema por privado, porque -como diría el Chapulín Colorado- se aprovechan de mi nobleza. Trato de ponerle buena onda, pero la verdad es que buscar que les den todo servido me parece de cómodos. Es algo que perfectamente pueden averiguar ustedes, poniéndose un poco las pilas. En fin, espero que les sirva.

Opinión de Calcular largo rayos c/ mazas Novatec

1340945775
tive
29-06-2012 01:56

Excelente Sfer!! se lo podrías enviar a Slim por PM o poner un post con esta data en la sección MECÁNICA del foro, así lo hace sticky. Es muy útil. Saludos, y gracias!

1340972642
slimshady
29-06-2012 09:24

a: tive
Hecho!

1340945778
hambredegloria
29-06-2012 01:56

Para pescar Lisas este verano que conviene....lombriz colorada o rabas teñida de rojo?

1340949528
sfer1
29-06-2012 02:58

a: hambredegloria
No tengo la menor idea. Igual que cuando me preguntan qué largo de rayos precisan para combinaciones que no usé nunca en mi vida, lo cual es la mayoría de los casos. Algunos deben creer que soy una enciclopedia que tiene las medidas de todas las mazas y los ERD de todas las llantas en la cabeza. En realidad, sólo tengo anotadas las de algunas pocas combinaciones que he usado previamente. Para calcular con mazas que jamás usé, tengo que ponerme a buscar sus medidas igual que cualquiera. Como mínimo, el interesado debería tomarse el trabajo de buscarlas él. Aprovecho para comentar que tampoco vendo partes de ruedas. Lo aclaro porque algunos parecen creer no sólo que soy el 0-800 para calcular largos de rayos, sino que también voy a conseguirles las partes. Internet está llena de información y la mayoría de lo que sé lo aprendí en forma autodidacta, buscando la info. Si yo pude, el resto también. Nada más hay que poner un poco de ganas.

1340946498
natadavid
29-06-2012 02:08

Si te consultan muchas cosas, es poque sabes bastante del tema, eso habla muy bien de vos, ademas q sos generoso y aclaras muchas dudas en el foro pero q te tomen de punto pq son comodos esta mal, es cuestion de googlear y googlear si no sale algo

1340946686
natadavid
29-06-2012 02:11

Excelente aporte. Como dicen los carteles del AFIP "aportar es contribuir" (robarse medio pais, no)

1340966015
martin32
29-06-2012 07:33

Sfer, te puedo consultar por privado el largo de los rayos de jajajaja era joda che, gracias por el aporte y a veces saber muchas cosas o saber resolverlas tiene su costo. Que no te cansen, un abrazo.

1340970064
batallaxc
29-06-2012 08:41

YA LO PUSE EN FAVORITOSSSS!!!!

1340971955
aloloco12
29-06-2012 09:12

SOBERBIO aporte Fer. Muy agradecido como usuario, la verdad que viendo tantos post referidos al tema de rayos y su medida supuse que te iban a consultar a vos.
Abrazo

1340988179
sfer1
29-06-2012 13:42

a: slimshady
Fijate que agregué algunas cosas al texto y varios diagramas útiles en las fotos.

1340974051
slimshady
29-06-2012 09:47

Ya está puesto como sticky en el Foro. Ésta es una de las mejores cosas que tiene, es mucho más fácil buscar data, y se pueden poner como fijos temas tan bien logrados como éste. Está acá: http://www.btt.com.ar/foro/viewtopic.php?f=2&t=2836

1340974234
baru_125
29-06-2012 09:50

Jajaja , buenisimo !!!!

Me imagino la cantidad de privados que tenias jajajaja


1340974709
baru_125
29-06-2012 09:58

Jajaja
Me encanto lo de : "dense por ense#ados a pescar" jajaja

1340975685
fer_genesis
29-06-2012 10:14

Gracias por el aporte!!!!!!!!!!!!!!

1340976494
nico911
29-06-2012 10:28

Muy buen aporte... es verdad hay mucha información en Internet. Y si no están las medidas de las maza es fácil tomar las medidas con un calibre y anotar. En el caso de las llantas, para calcular el ERD efectivo hay un procdemiento sencillo: se toman dos rayos y se los corta a exactamente 20 cm cada uno contados desde la rosca hacia el codo ( o sea, lo rayos quedan acortados sin codos). Se enroscan los niples justo a tope sin que sobresalgan. Se los coloca enfrentados en la llanta, por ejemplo, si la rueda fuera como un reloj, se coloca uno a las 12 y otro a las 6 bien alineados y se toma la medida entre los extremos de los rayos que no se tocan. A esa medida que les dé se le suman 40 cm y van a tener el ERD efectivo sin ninguna duda, porque a veces la medida dada por el fabricante puede variar o puede haber alguna diferencia por el largo de niples que estemos usando.
Esto lo enseñan en Whellpro spoke calculator. El lenni spoke calculator también tiene buena información.

1340989368
slimshady
29-06-2012 14:02

a: sfer1
Gracias Fer! Ya actualicé el post.

1340988889
rody
29-06-2012 13:54

creo que si te preguntan ,un`poco lo generaste vos ,segun dicen sos el que mas sabe en la pagina !!y ese titulo te hace acreedor de la devocion de la gente !que te preguntan confiando ciegamente en lo que vos decis .,saludos !

1340995386
NANO1979
29-06-2012 15:43

GRACIAS FER, AHÍ CARGUE LOS DATOS NECESARIOS Y YA TENGO LAS MEDIDAS.

SALUDOS,

SEBASTIAN

1340998613
gonzafe
29-06-2012 16:36

Excelente aporte Sfer, vos me sacaste la duda cuando me toco la hora de seleccionar el largo de los rayos por las medidas de las novatec, luego use la calculadora DT. Un genio!

1341012669
retroback
29-06-2012 20:31

Excelente aporte fer, da gusto encontrarse con info tan valiosa como esta. Si bien vos con tu conocimiento te ganaste las miles de consulta que te hacen jaja, no esta mal que busquemos un poco de info por internet que es GRATIS y no hacernos los vagos. Internet bien utilizado es una gran herramienta.
Gracias viejo nuevamente por el aporte.

1341062337
batallaxc
30-06-2012 10:18

Jajaja con las ultimas imagenes el post quedó APB!!!! gracias

1341095463
kelin33
30-06-2012 19:31

pero y la llanta?? como sacás el largo de los rayos si no sabes el espesor de la llanta?? con ojalillos o sin ellos varía.

1341106656
fede11
30-06-2012 22:37

a: kelin33
Tenes que saber el ERD cualquier fabricante de llantas lo especifíca

1341106806
kelin33
30-06-2012 22:40

a: fede11
y si no tiene la etiqueta?

1341187682
fede11
01-07-2012 21:08

a: kelin33
lo medis vos con un metro cualquiera, el ERD es el diámetro interno de la llanta

1341114552
dsam
01-07-2012 00:49

y a pelarse..

1341178051
ohzaru
01-07-2012 18:27

gracas fer ya pedi rayos. lleva 3 medidas los circus monkey.

1341189423
sfer1
01-07-2012 21:37

a: fede11
El ERD (Efective Rim Diameter) no es el diámetro interno de la llanta. Para medirlo, hay que insertar dos rayos con sus respectivos niples en agujeros opuestos de la llanta. Los sostienen juntos tirantes con una banda elástica y miden la distancia entre los dos niples (contando desde donde empiezan a verse los rayos expuestos). A eso, le suman el largo de los dos niples y tienen el ERD. Acá hay un diagrama: http://lenni.info/edd/static/images/erd.png

1341224211
kelin33
02-07-2012 07:16

a: fede11
hay llantas sin ojalillos,medio ojal y doble ojal....no son todas iguales.fijate en mi nota en detodo que hay un verdadero calculador de rayos muy ùtil.

1341193329
fede11
01-07-2012 22:42

a: sfer1
Yo no la quería complicar tanto, se supone que tenés unos milímetros de "juego" y siempre conviene usar nipples largos

1341250530
sfer1
02-07-2012 14:35

a: kelin33
Ese "calculador verdadero" de Sapim no tiene nada precargado. Requiere que uno mida absolutamente todo. El de DT da la posibilidad de ingresar manualmente las medidas, pero facilita la tarea teniendo los ERD (y pesos) de todas las llantas propias y varias ajenas, así como también las medidas de todos los modelos propios de mazas precargados. Obviamente, lo más sencillo es poder seleccionar datos precargados, pero incluso si no están, también suele ser más fácil, rápido y preciso buscar las medidas en las páginas de los fabricantes que ponerse a medir. El calculador de Sapim obliga a medir, porque varias de las medidas las toma en forma no estándar. Eso provoca que 1) no se pueda usar datos sacados de las páginas de los fabricantes sin hacer cálculos extras y 2) que las medidas que uno toma no sirvan para verificar con otros calculadores. En lugar de usar el ERD, como cualquier hijo de vecino, intenta "reinventar la rueda", con cosas complicadas como pedir que uno mida el espesor de la llanta. Diamétro interno más espesor de la llanta no es igual a ERD, sino menor. Es decir, esa medida no sirve para ningún calculador que pida ERD. Supongamos que a uno se le despegó la etiqueta de la llanta y el Alzheimer le impide recordar cuál era, abajo expliqué cómo medir el ERD en forma precisa. ERD que luego sí va a servir para otros calculadores.

1341259285
ohzaru
02-07-2012 17:01

yo termine usando los planos q dejo el amigo fer de las mazas y usando la calculadora de dt. espero que vaya todo sobre RUEDAS jejeje.

1344281230
andresfraile
06-08-2012 16:27

muy buena data. siempre con la cinta metrica jaaj me da verguenza ahora. bien de paisano. asi uno aprende mas sobre su bici, gracias a gente como vos que se ddedica a instruirnos de alguna manera. siempre y cuando el que este del otro lado se ponga las pilas y absorba la info. yo ya lo aprendi. gracias.,saludos cordiales.

1345662620
juanec
22-08-2012 16:10

Muchas gracias por los datos y la buena predisposicion a enseñarnos a los que muy poco sabemos.
Un dato que humildemente agregaria, que a mi me jodio, es que, a la hora de ingresar los numeros que contengan decimales, hay que usar "punto" y no "coma". por eso el resultado no me daba OK. Gracias nuevamente. Saludos.

1347572439
akurrta
13-09-2012 18:40

+10 Excelente aporte! saludos
