pie casero nota

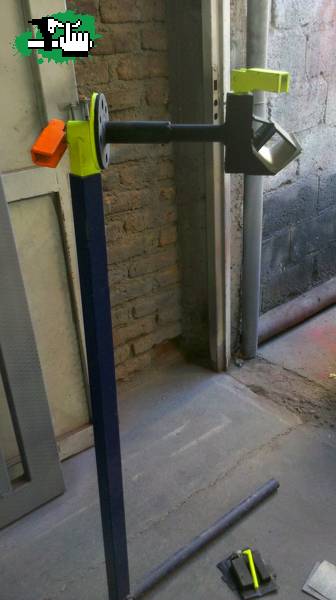

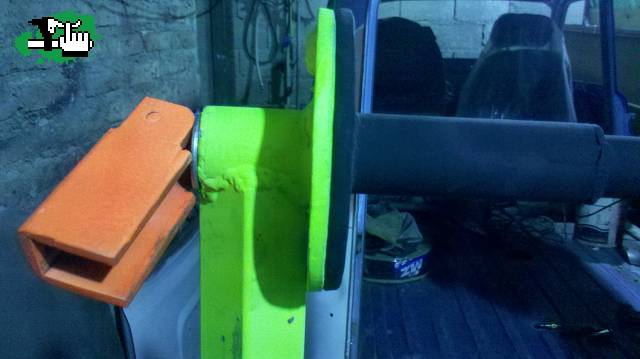

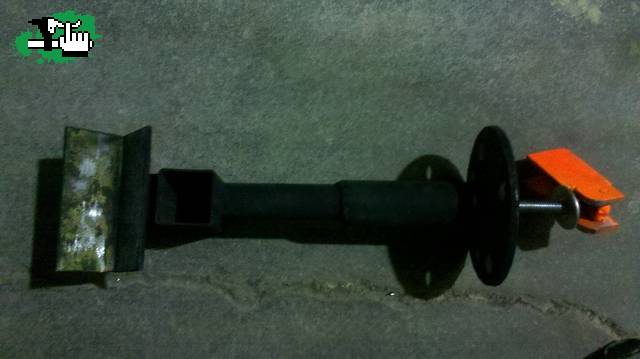

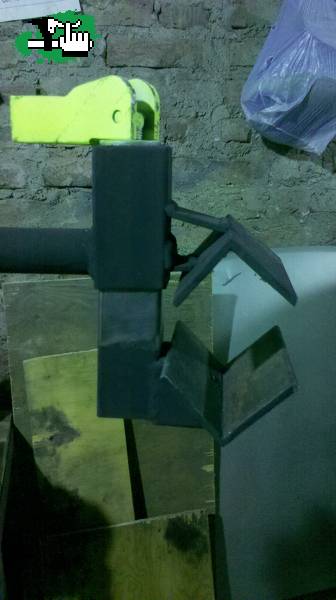

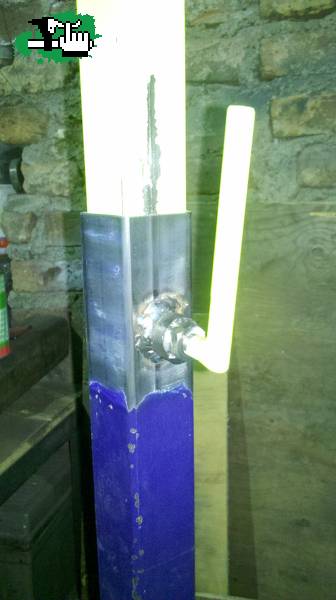

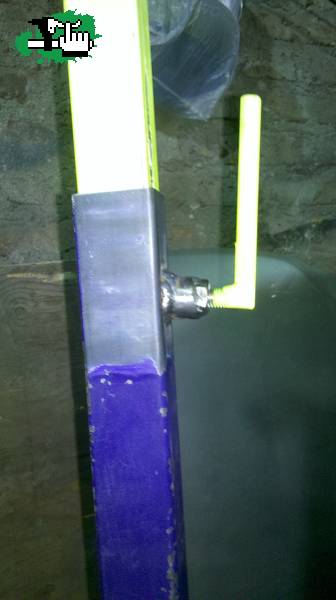

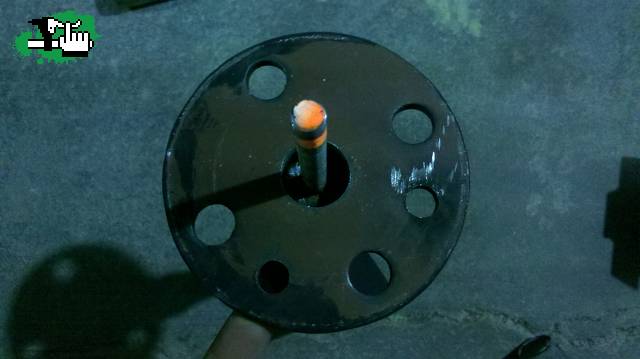

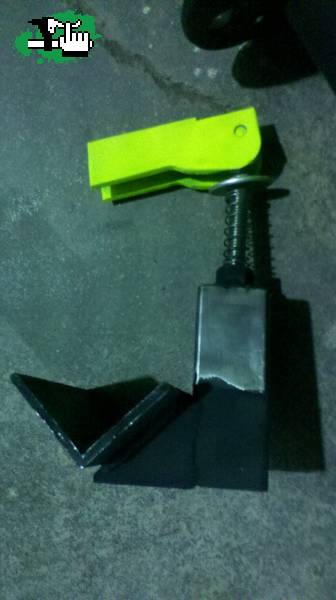

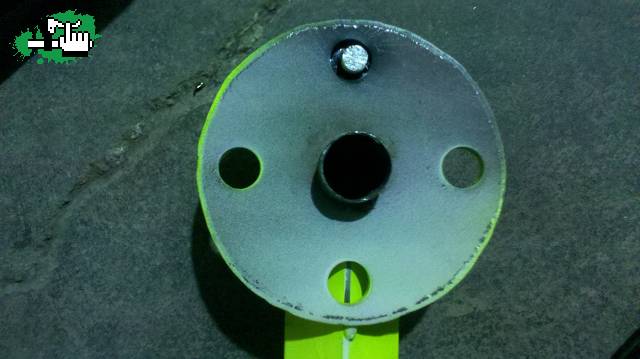

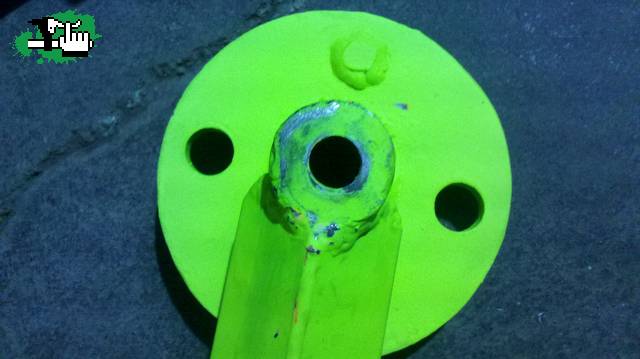

Bueno, hago la nota para detallar la construcción del pie para trabajar con la bici colgada.Consta de de tres puntos de movilidad, uno para subir y bajar el pie, y poder tener distintas alturas de trabajo, el segundo para poder girar la mordaza donde se posa la bici, con varias posiciones, para poder sujetar del caño superior, o del caño porta silla, y el tercer punto que es la mordaza que la hice con un sistema tipo corredera, para posar la bici y sujetarla. La construcción me llevo unas 9 horas aproximadamente, y material variado, de caños estructurales, planchuelas, varillas roscadas y caños de gas.El primer pivote es simple, el caño inferior es de 40mm x 40mm y el superior es de 35mm x 35mm y entra perfectamente dentro del otro sin chance a movilidad, y le puse una llave para apretar y aflojar para acomodar la altura de trabajo. El segundo pivote es muy complejo, y es el que me llevo mas trabajo. Son dos planchas circulares con un orificio en el centro de media pulgada (1/2?) donde introduje un caño de gas de dicha medida, y lo solde a una de las planchas como guía, y luego agujeriñe las planchas a los bordes en distintas posiciones para poder girarlas, y coloque un trozo de hierro de 12mm en uno de los orificios de una planchuela para guía. Luego a la plncha que sostiene la mordaza, le soldé una varilla roscada en el centro que crusa hasta la plancha del pie, y termina sujeta a una mariposa que es la que se utiliza para movilizar el segundo pivote. Los caños que utilice por fuera son de una pulgada (1?), y el de la mordaza es de tres cuartos de pulgada (3/4?).La mordaza es muy simple, y firme. Es una corredera, que tiene un estructural de 40mm x 40mm que esta fijo al pie, y uno que corre por el centro de este de 35mm x 35mm, que tiene un bulón en la parte superior, por el que pasa la varilla de la mariposa para hacer correr la mordaza. Y las posaderas son dos planchuelas ángulos , con unas gomas para no lastimar la pintura de las bicis.Las mariposas son dos, una y están hechas, la primera, con dos planchuelas moldeadas , u les hice un agujero por el que pasa el hierro que le da movilidad. El hierro esta soldado a un bulón, que es el que va sujeto a la varilla roscada para poder apretar el posicionador de angulo. La segunda mariposa es igual a la anterior, pero en vez de tener un bulón soldado al hierro, tiene soldada una varilla roscada, que es la que aprieta la mordaza. En las fotos se van a dar cuenta cada parte. Medidas no pongo, por que no tome absolutamente ninguna medida. Solo corte a mi comodidad, y soldé. Saludos y espero sirva para algo.
aca dejo un link con video para ver el funcionamiento.
http://www.youtube.com/watch?v=B65B8_buZRk&feature=youtu.be

Opiniones de pie casero nota

1365560188

clicmoderno
09-04-2013 23:16

aca un link con un video del funcionamiento
http://www.youtube.com/watch?v=B65B8_buZRk

1365560863

aardvack
09-04-2013 23:27

Me encanta. Quiero uno!

1365562131

clicmoderno
09-04-2013 23:48

a: aardvack
taladro, amoladora, soldadora, y caños a lo loco. si no pedime uno, que lo hago y vendo..jajaja

1365596276

FranArg
10-04-2013 09:17

Gracias por compartir la construcción del mismo.

Pienso hacer uno similar pero con caños de PVC.

1365964185

clicmoderno
14-04-2013 15:29

a: FranArg
la verdad es una buena idea. yo me acuerdo que vi unos muy prolijos..saludos.

1365610872

f-g
10-04-2013 13:21

Un espectáculo maestro!!! +10 de una
Yo hice uno tmb, pero no logre terminarlo con la movilidad para darle angulo a la bici jeje voy a meterle tú idea!
Saludos y gracias por los detalles.

1365964237

clicmoderno
14-04-2013 15:30

a: f-g
buenisimo, es cuestion de darse un poco de maña y las ideas caen solas. gracias a vos. saludos.

1366204691

elcarlo_1
17-04-2013 10:18

Muy bueno loco!! te felicito!!!
